会展网络解决方案
背景分析
随着信息技术的深入应用，特别是移动互联网、大数据等技术的不断发展，会展数字化需求变得迫切，会议信息发布、会议主办方和参会人员的各类互动、嵌入式广告、参会人员的数据收集和挖掘、参会人员互联网访问需求等成为该行业一个增值应用和潜在热点。
需求分析
1、了解客户业务需求，比如增值应用、参会人数、覆盖范围、是否加密、VIP用户区分、会议天数等。
2、根据客户需求，分析大会及与会者群体特征，结合可靠性、安全性、可管理性、扩展性初步给出相关组网建议及设备选型和出口带宽、应用软件等建议。

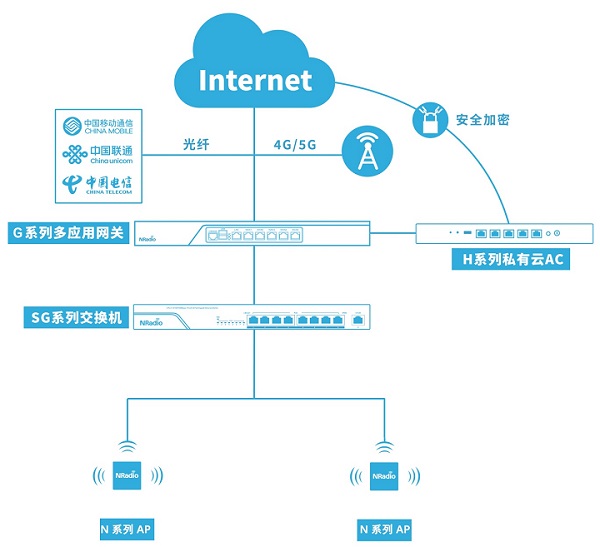

网络拓扑
方案特点
1、方案设计使用鲲鹏无限企业级多应用网关G3000做为出口网关，G3000综合网关，支持1500个终端并发，6个千兆网口，19寸1U，支持多WAN和端口自定义，支持多线路分流控制，支持多种VPN，支持智能流量管控；
2、交换机采用24口千兆PoE管理型交换机SG3000-MG-24P4C，核心交换机使用SG3000-RG-24N4X；
3、无线网络采用AC+AP架构，AC使用企业级无线控制器H1000，统一管控配置AP，所有AP通过PoE交换机供电；
办公室、会议室区域采用AP-N6300，WiFi6产品做为无线发射点；
场馆户外防疫检查、安防等区域使用S2990户外产品覆盖；
4、方案中设备所用网线为六类网线，所有AP采用吸顶安装（面板AP除外）；
设备清单
|
类型 |
型号 |
特点 |
|
路由器 |
企业级多应用网关G3000 |
企业级多应用网关，支持1500个终端并发，6个千兆网口，19寸1U，支持多WAN和端口自定义，支持多线路分流控制，支持多种VPN，支持智能流量管控 |
|
核心交换机 |
核心交换机SG3000-RG-24N4X |
管理型三层28口万兆上联千兆以太网交换机，24个千兆电口，4个万兆光口，背板带宽128Gbps，包转发率95.23Mpps，16K MAC地址表容量，支持DHCP Server/QoS/ACL控制, 支持SNMP V1/V2/V3, 支持IGMP Snooping v1/v2，支持生成树协议STP/RSTP/MSTP(ERPS)，支持环路检测和自愈。 |
|
接入交换机 |
24口管理PoE千兆交换机SG3000-MG-24P4C |
管理型二层管理32口千兆PoE交换机，24个千兆PoE口，4个千兆电口，4个千兆光口（光电复用），背板带宽192Gbps，包转发率41.66Mpps，PoE口满足IEEE802.3af/at标准，PoE供电端口可以自动检测，符合标准的的受电设备并为其供电，非PoE设备智能检测不供电，只传输数据。 |
|
无线AP |
无线接入点N6300 |
企业级Wi-Fi6千兆1800M双频吸顶AP，1个千兆上联口和1个千兆LAN口，4根内置高效零阶谐振天线，支持802.11a/b/g/n/ac Wave1/Wave2/ax协议，4路空间信息流，多通道独立MIMO，标准PoE或12V/1A本地供电。 |
|
户外无线AP |
户外双频无千兆线接入点S2990 |
企业级Wi-Fi5千兆1200M双频户外AP，户外IP67客体，1个千兆防水上联口，4根外置全向高增益天线，支持802.11a/b/g/n/ac Wave1协议，4路空间信息流，多通道独立MIMO，支持标准PoE供电。 |
|
无线控制器 |
企业级无线控制器H1000 |
企业级无线控制器，5个千兆网口，桌面型，自动识别全系鲲鹏AP，支持批量模板化管理/各Radio独立配置管理，支持独立ACL表黑白名单，支持不同SSID套用不同ACL表，鲲鹏云远程管理。 |
